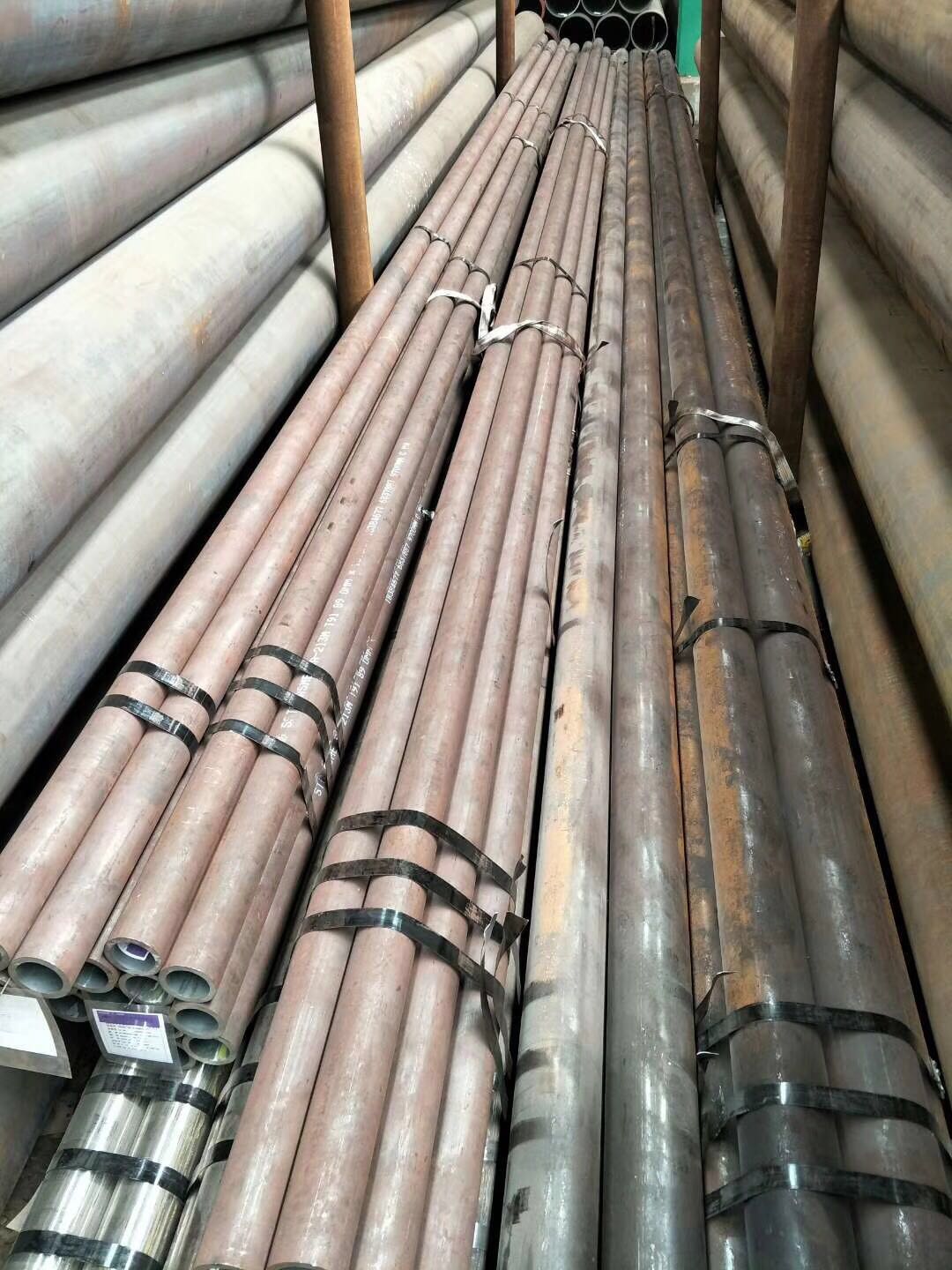

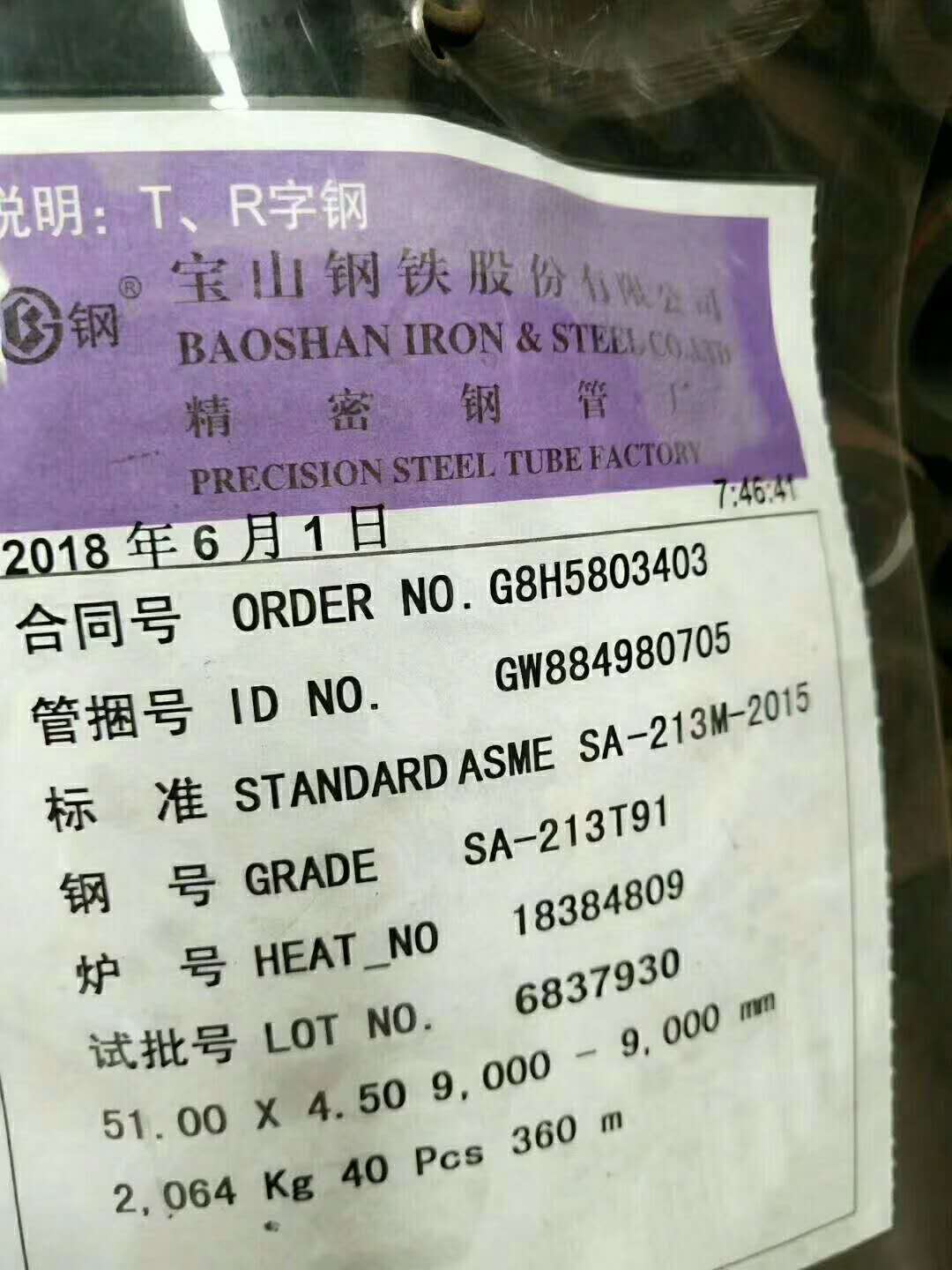

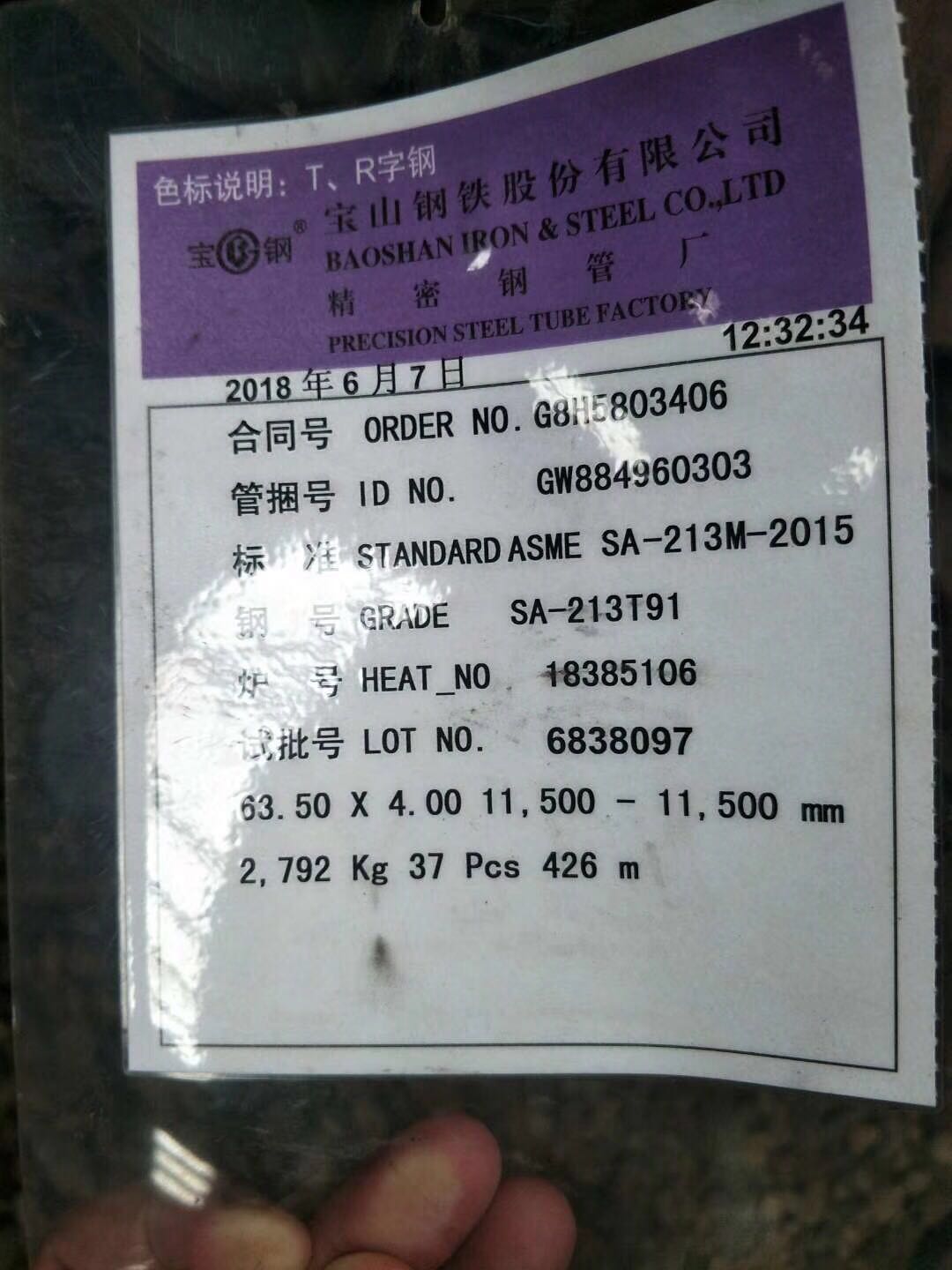

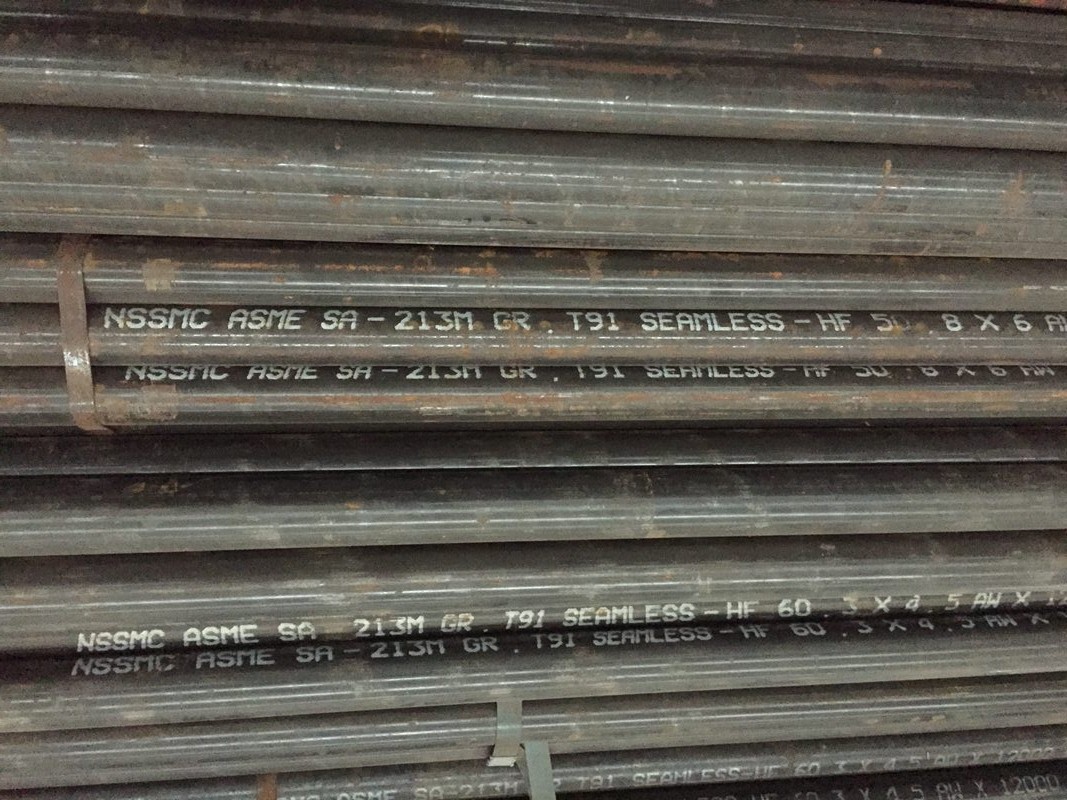

SA-213T91合金鋼管
一、產品簡介
錯誤寫法：SA 213T91或SA213-T91。（SA-213T91：“SA”屬ASME鋼鐵材料的標記?！?13”表示規范順序號，“T91”表示鋼號分類，“T”表示小口徑管，相當于我國的10Cr9Mo1VNbN小口徑鋼管。）
SA-213T91是ASME SA-213/SA-213M標準鋼號；20世紀70年代，美國橡樹嶺國家實驗室和燃燒工程公司在9Cr-1Mo鋼的基礎上，通過添加少量的Nb、V微合金化元素并控制N元素的含量從而形成的新型鐵素體型鋼。該鋼具有較好的綜合力學性能、時效前后的組織和性能穩定，具有良好的焊接性能和工藝性能，較高的持久強度及抗氧化性。我國于1995年將該鋼移植到GB5310標準中，牌號定為10Cr9Mo1VNb。
允許使用溫度：主要應用于制造金屬壁溫不超過625℃的亞臨界、超臨界的電站鍋爐的高溫過熱器和再熱器等受壓件，也可用作為壓力容器和核電高溫受壓件用鋼。
T/P91鍋爐管在石化方面的應用：
在蒸餾、裂化裝置及煉油廠中，由于T/P91材料較好的高溫力學和耐高溫氫氣性能，可用來代替T/P22和T/P5材料的管子，而且T/P91材料比T/P22和T/P5材料更適合于富硫磺環境的鍋爐中。一般地，管徑大于168mm稱為P91，管徑小于等于168mm稱為T91，二者屬同一鋼種，對化學成分和力學性能的要求也相同。
執行標準：
ASME SA-213/SA-213M-2023 鍋爐、過熱器和換熱器用無縫鐵素體和奧氏體合金鋼管子；
分SA-213T91 Type 1和SA-213T91 Type 2
二、SA-213T91化學成分(%)
| C | Mn | P | S | Si | Ni | Cr | |
| T91 Type1 | ≤0.020 | ≤0.010 | ≤ | ||||
| Mo | V | Nb | N | Al | Ti | Zr | |
| 0.85~1.05 | 0.18~0.25 | ≤0.02 | ≤0.01 | ≤0.01 |
| C | Mn | P | S | Si | Ni | Cr | |
| T91 Type2 | ≤0.020 | ≤0.010 | ≤ | ||||
| Mo | V | Nb | N | Al | Ti | Zr | |
| 0.85~1.05 | 0.18~0.25 | ≤0.02 | ≤0.01 | ≤0.01 | |||
| B | Cu | Sb | Sn | As | W | ||
| ≤0.001 | ≤0.10 | ≤0.003 | ≤0.010 | ≤0.010 | ≤0.05 |
三、SA-213T91力學性能（機械性能）
| 硬度 | ||||
| T91 | ≥585 | ≥415 | ≥20 |
四、SA-213T91熱處理制度
| T91 | 正火加回火 | 1040~1080 | 730~800 |
五、SA-213T91焊接材料的選擇
可采用手工焊、鎢極氣體保護焊或熔化極自動焊，同種鋼焊接可用日制CM-9Cb手工焊條，鎢極氣體保護焊可用日制TGS-9Cb和熔化極自動焊用MGS-9Cb焊絲，與奧氏體不銹鋼焊接可用ERNiCr-3焊材。該鋼無再熱裂傾向，卻有冷裂傾向。小口徑薄壁管焊前可不預熱，厚壁管焊前200℃預熱可防止冷裂。焊后經750℃保溫不少于1小時的消除應力熱處理。
六、電站工程綜合業績表：
| 項目名稱 | 使用部位 | 材質 | 材料規格 |
| 大唐當涂電廠 | 無縫鋼管 | SA-213T91 | Φ38×8 |
| 華能巢湖電廠 | 國際標準鍋爐管 | SA-213T91 | Φ38×7.5、Φ44.5×8.5 |
| 華能楊柳青電廠 | 國際標準鍋爐管 | SA-213T91 | Φ51×7 |
| 大唐湘潭電廠 | 高壓鍋爐管 | SA-213T91 | Φ76×11 |
| 大唐保定熱電廠 | T91 | D42*5.5 | |
| 高壓鍋爐管 | Φ42×7、Φ51×5 | ||
| 國電聊城電廠 | 合金管 | SA-213T91 | Φ32×6 |
| 國電泰安電廠 | 合金鋼管 | 335P91 | Φ48×10、Φ60.3×4.8 |
| 國電蚌埠電廠 | 鍋爐管道 | SA-213T91 | Φ38×6.5 |
| 國電宿州電廠 | 過熱器管子 | SA-213T91 | |
| 國電范萍電廠 | 高壓爐管 | SA-213T91 | Φ51×8.5、Φ54×8、 Φ60×8、Φ63×4 |
陽城國際電廠 大唐大壩電廠 | 屏式過熱器、高溫過熱器 高再出口段 | SA-213T91 | Φ51×8、Φ57×4.5 Φ57×9 |
| 華能新華電廠 | 高壓爐管 | SA-213T91 | Φ51×7、Φ54×9、 Φ66.7×4.5 |
| 秦皇島秦?zé)犭姀S | 合金管 | SA-213T91 | Φ33.7×7.5、Φ51×5.6、 Φ51×8、Φ57×7 |
| 華能九臺電廠 | 過熱器備件 | SA-213T91 | Φ44.5×7、Φ44.5×8、 Φ63.5×4.5 |
| 重慶松藻煤電 | 合金管 | SA-213T91 | Φ45×7.5、Φ51×8 |
| 河南神火煤電 | 鍋爐管 | SA-213T91 | Φ45×7、Φ45×7.5、 Φ50.8×7、Φ50.8×8、 Φ50.8×10、Φ50.8×11.5 |
| 國電石嘴山電廠 | 無縫鋼管 | SA-213T91 | Φ51×4.5、Φ51×8.5、 Φ54×8.5、Φ54×9、 Φ54×9.5、Φ60×9 |
| 大唐托克托電廠 | 鍋爐管 | SA-213T91 | Φ54×8、Φ54×9、 Φ60×8、Φ63×7 |
2002年上海寶鋼產品電站工程綜合業績表
| 廠家 | |||||
| 上海鍋爐廠 | 42.0~63.5 | 4.5~10.0 | 8.5 | 6~12 | 155 |
| 哈爾濱鍋爐廠 | 38.0~70.0 | 4.0~12.0 | 12 | 6~12 | 699.3 |
| 東方鍋爐廠 | 42.0~76.0 | 3.5~12.5 | 9~12齊尺 10~12齊尺 | 6~12 | 580.5 |
| 42.0~60.0 | 4.0~8.0 | 10 12 | 6~12 | 217.2 | |
| 寶鋼電廠 | 48.3~63.5 | 4.0~8.0 | 7 8.5 | 5~12 | 171.65 |
| 克萊德公司 | 88.9~114.3 | 4.0~12.5 | 6~12 | 69 | |
| 合計 | 1892.65 |
現貨查詢: SA-213T91
延神閱讀：
SA-213T91是一種介于12Cr1MoV和不銹鋼之間的材料，其組織是改良型9Cr-1Mo高強度馬氏體耐熱鋼，具有很高的斷裂強度和抗熱腐蝕的能力。SA-213T91是在600~650℃溫度區域的鍋爐受熱面管排使用的理想的管材，抗氧化性能好，導熱率也比奧氏體鋼高，線膨脹系數與珠光體鋼接近，價格比奧氏體鋼低。在使用溫度低于620℃時，該鋼的許用應力高于奧氏體不銹鋼，特別是與奧氏體不銹鋼焊制的異種鋼焊接接頭，其熱強性能可達到本身同種鋼管焊接接頭性能水平。與SA-213TP304H相比，焊接接頭的抗熱疲勞性能很好。實踐證明SA-213T91可部分地代替SA-213TP304H用于制造鍋爐過熱器/再熱器受熱面蛇形管排，且有明顯的經濟效益。
參考文獻：
ASME T91/P91鋼管標準演化及國產化歷程
超臨界鍋爐高溫再熱器U型管屏改造預計費用：
材料費：市場價國產T91鋼材單價約為30000-40000元；
加工費：新管子需要加工U型彎，市場加工一個U型彎約為100-180元不等；
人工費：按照市場焊接人工費每道焊口約合500元/道；
焊口射線檢測費：按照市場射線探索單價，每張片子約為60~80元。
